晶控儀

性能指標

基本功能

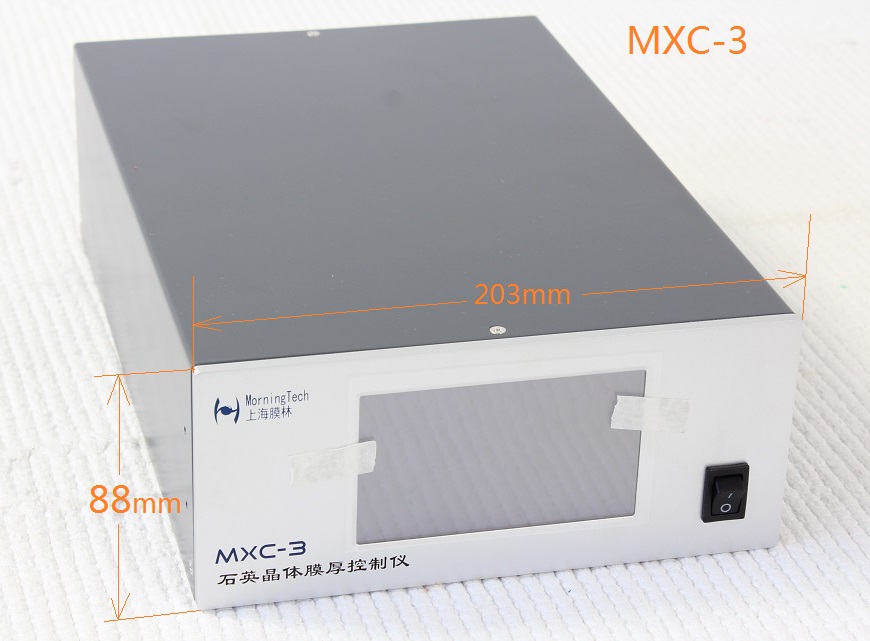

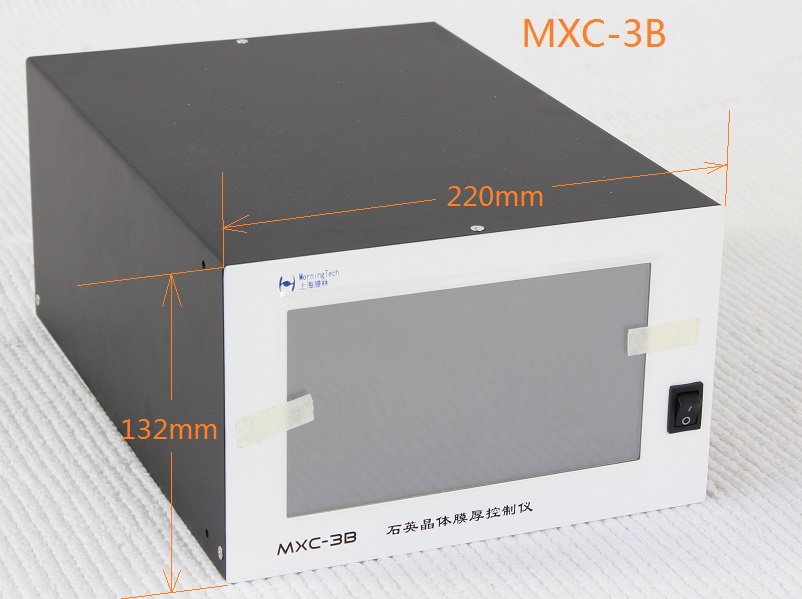

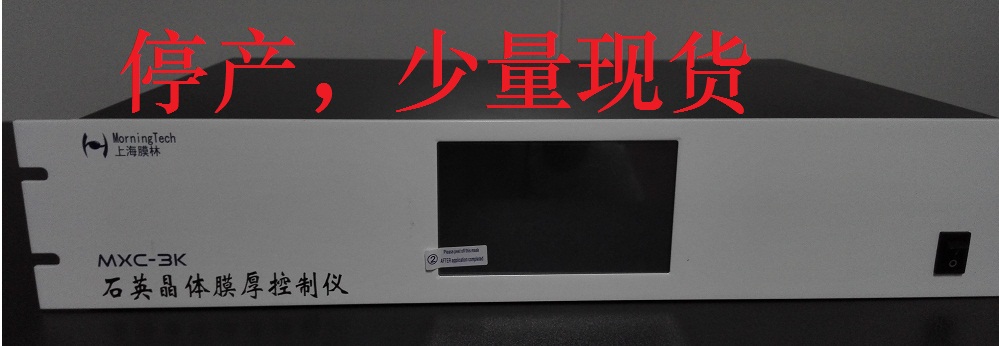

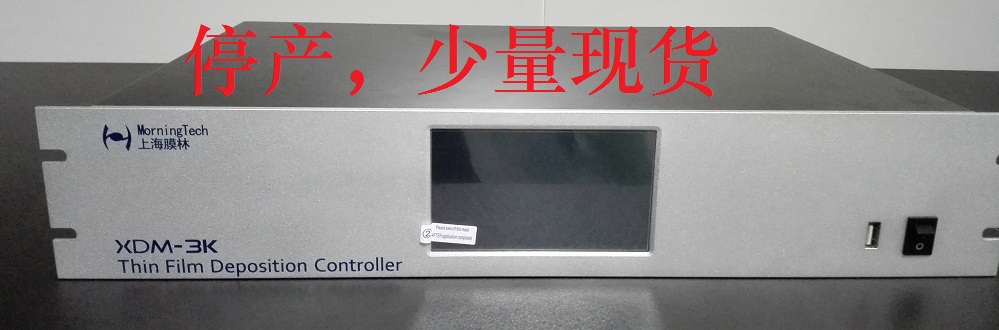

MXC-3B、MXC-3、XDM-3K、MXC-3K共四款晶控儀。所有型號核心功能相近，基本操作相近，擴展功能略不同。熱賣型號有屏幕大易操作的MXC-3B和節省面板空間的MXC-3。 XDM-3K、MXC-3K型號慢慢淡出，僅備有少量現貨作為外司x60的應急替代品，不建議裝新機使用。這些晶控儀對現有其他晶控儀具有非常良好的兼容性，可到資料下載頁下載替換方法，或咨詢我公司人員。

性能指標:

型號	MXC-3B	MXC-3K(停產) 少量現貨	XDM-3K(停產) 少量現貨	MXC-3

晶振片	6MHz
分辨率	0.005Hz
穩定度	1ppm
探頭	1
IO口	8輸入，12輸出	8輸入，10輸出
源輸出	3個, 0~10V, 16bit. MXC源1可設定0~-7.5V
觸控屏	7寸	5寸真彩色，中文/英文		4.3寸，中英文
外形尺寸	220132300	(寬高深)48088300		20388300
材料數	96
層數	48層/膜系可自動串接		112層/膜系可自動串接
膜系數	72	72	20
U盤		--	支持
多層法		--	支持
厚度補償		--	可選
六探頭		--	支持

基本功能:

適用于真空鍍膜成膜速率及膜層厚度控制
多層膜自動成膜控制
可外接RS232通信，連接上位機
提供兼容通信協議和自定義通信協議，都可根據客戶需求進行協議功能微調
硬件輸入輸出接口兼容性好，可直接更換多種型號晶控儀而無需改動用戶硬件；舊機升級、光控改晶控十分簡便
成膜斷電狀態保存，恢復上電后一鍵繼續成膜
成膜停止時刻倒計時，對于仍習慣人工看厚度真的很好用
成膜層信息，1000多層循環記錄，我來看看昨天鍍了什么…
真彩觸摸屏，所見即所得，操作簡單，上手快，認識漢字就可以了
中英文界面隨時切換，而無需更改軟件，如果仍有其他語種或字體需求，可以與我們聯絡
人機界面符合鍍膜工藝流程，晶控真的很簡單

創新功能:

XDM-3K，有聲學多層膜厚度算法。根據晶振片已鍍記錄與當前頻率實時精確計算最外層理論厚度。國內有超高精度厚度要求的應用，可咨詢共同開發，從測量到計算和控制。
頻率測量模塊與外設控制模塊分立，響應準確迅速
阻力損耗，實時監測晶振片的振蕩損耗，用顏色區分，對于檢查線路故障及晶振片安裝情況，非常方便有效，對多探頭更換時機也是有益的提示. 嗯，變成黃色了，要注意啦...
成膜厚度補償，極大提高膜厚特別是薄層的準確度
頻率測量模塊自檢功能，再無需爬上爬下更換模擬探頭，配合阻力損耗，可快速精確定位故障位置
XDM-3K，支持U盤膜系導入功能，降低人工輸入錯誤幾率
MXC-3B，支持膜系計算機下載功能，降低人工輸入錯誤幾率
所有晶控儀支持計算機控制方式
多管齊下，防止初始速率過沖，提高重復性與穩定性
初始負厚度清除功能，應對多種成膜初始情況，提供厚度準確性
多國語言即時切換
請您提出需求，我們一起來實現…

成膜示例:

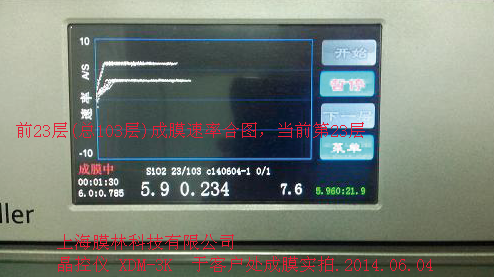

SiO2成膜過程手機拍攝視頻:SiO2-EGun.3gp(3,815KB)，另存為，然后擴展更名.3gp

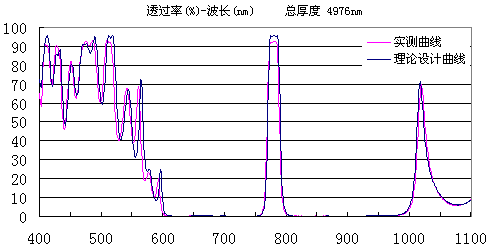

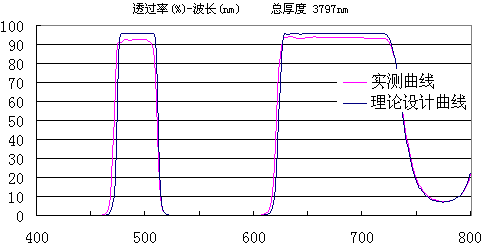

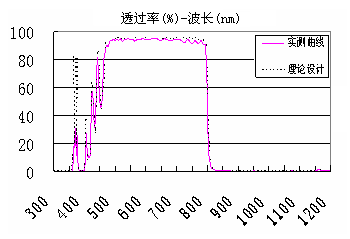

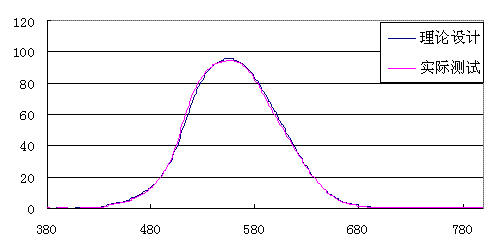

以下成膜結果全部是某用戶只使用XDM監控速率及厚度，且只使用一片晶振片

兆九-已授權-短波通兆九-已授權-兩用兆九-已授權-帶通1 兆九-已授權-帶通2

兆九-已授權-帶通2

安裝指南:

MXC的安裝非常簡單，晶控儀附帶的振蕩包及電纜線，想接錯都難。為了完成鍍膜控制，需要用戶外接電纜，這與常用的晶控儀是一樣的。

MXC蒸發源功率控制接口為BNC座，建議外接同軸電纜或屏幕線至蒸發源控制器。

MXC的數字輸入用于接受外部條件或命令，例如坩堝到位或外部開始及停止命令等相對晶控儀來說的外部信號。

MXC的數字輸出用于輸出晶控儀的狀態，或執行過程控制動作，例如膜系完了、報警、晶振失效等狀態以及驅動坩堝轉動、驅動擋板等對外控制動作。

MXC的數字輸入輸出端口位于后面板的兩個DRSub公接口座。以MXC-3B的IO1為例，IO1是DR25公座，即有25個管腳的針式D-Sub。用戶需要自備一個DB25母頭，在對應的管腳位置焊接連線即可。MXC輸入輸出的管腳分配在說明書中有，在配置參數界面也有，相當于隨儀器帶有說明書。

配置實例:

外部數字輸入輸出接線完成后，在MXC界面上配置一下就可以完成對應的功能，非常直觀，點擊幾次界面即可完成。

MXC共有8個數字輸入端口，每個端口對應一個管腳。為達成輸入回路，另外需要一個公共地管腳�？扇我馀渲妹總€端口的功能，如坩堝到位。

MXC-3B有12個數字輸出端口，其余型號有10個數字輸出端口，為常開繼電器輸出，即每個端口對應兩個公座上的管腳。輸出端口也可在MXC支持的輸出功能中任意配置。

例如要控制擋板1，從任意一個輸出端口的兩個管腳分別引線至原蒸發源1的擋板手動按鈕開關的兩端，將此輸出端口配置成源1擋板即可。

功能配置完成后，別忘了在配置參數界面保存。在探頭與接口頁面，可看到當前的輸入輸出狀態，還可強制執行輸出繼電器的閉合與斷開，轉動坩堝等，調試時用用還是非常非常方便的。

真實配置舉例：xdm-seutp.pdf

使用速成:

全中文觸摸界面，讓理解與操作變得非常直觀。話說只需要認識幾個漢字...

目前MXC支持的界面語言為英文與簡體中文，用戶可自行配置，默認為簡體中文。如果用戶需要其他界面，如繁體、日文、法語，可商談...

具體操作可參看基本操作
